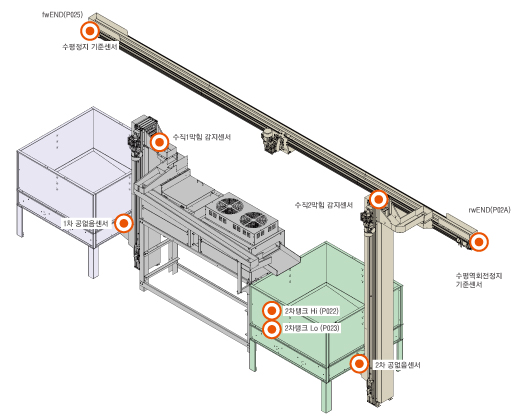

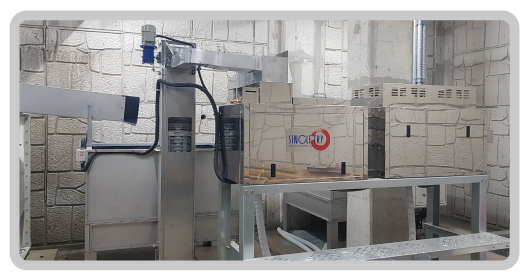

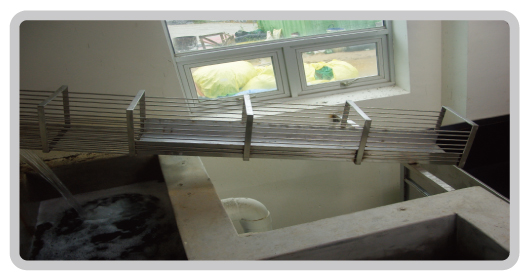

볼 이송시스템은 타석에서 타구된 공이 회수로 경로를 통해 흘러 내려와 볼 세척실에서 물과 공이 분리되어 공은 1차 수직 컨베어를 거쳐 세척기로 이송시켜 세척과 건조를 하여 2차 탱크엣 저장하고, 2차 수직 컨베어 및 수평 컨베어를 거쳐 각 층 타석 볼 탱크에 저장하고 공급하는 시스템이다. 특히,볼 세척실은 사람이 상주하지 않아 비상 시 대응과 물로 인해 항상 습기가 있으므로 부식 및 녹 발생 대책이 강구돼야 한다.
- FRP, SMC, 콘크리트 옹벽구조 중 선택
- SIZE : 2000 X 2000 X 1700[H]
- SUS 304
- SIZE : 1500 X 1500 X 1500[H](연습장 규모에 따라 조정가능)

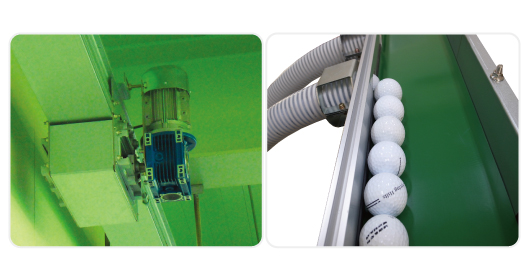

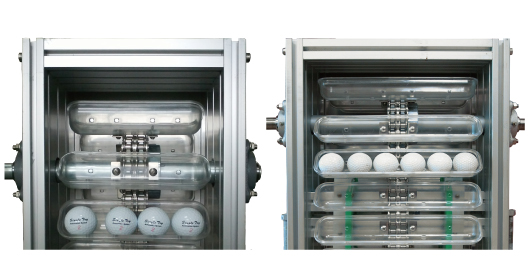

1, 2차 볼 탱크에 있는 공을 세척기와 수평 컨베어로 공급하기 위한 수직이송기로서 기본틀은 알루미늄 프로파일을 사용(부식, 녹 발생이 없어 영구 사용하고 볼 마모가 없음)하고, 배출구에는 볼의 막힘을 방지하기 위한 볼 감지 센서를 설치하여 슈트에 볼이 막혔을 경우는 수직 컨베어가 정지한다. 철판에 도장한 제품은 도장이 벗겨지고, 좌우 사이드 체인은 기름 유출로 공에 기름이 묻어 볼 세척에 문제가 발생, 스템 리벳, 용접 버켓은 서비스시 특별한 장비가 필요하고 절곡으로 공 마모가 심하나 폴리 카보네이트 버켓은 공 마모가 없고 2개의 볼트로 간단히 유지보수 가능하고 PC수평 컨베어는 이송 시 소음 최소화를 위한 볼 접촉부 특수 링 타입 Pad 처리함.

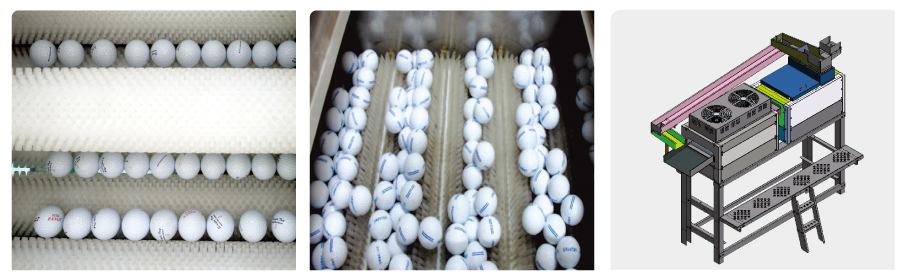

볼 이송 레일을 설치하고 볼 이송 레일방향으로 2개의 브러시가 회전하며 공을 완전 세척
아래 건조부와 같은 제품은 한번 공이 오염되면 깨끗하게 세척 안되는 단순 브러시 통과 방식

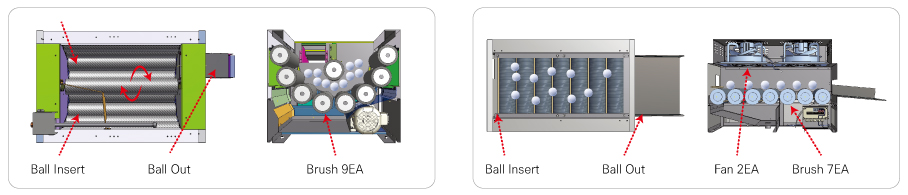

세척 & 건조 시스템은 깨끗한 공을 공급하기 위하여 설치하며, 일정량을 세척기에 자동으로 투입하여 솔
브러시로 세척하고, 세척된 공은 송풍기 바람에 의해 건조하여 이송시킨다.
시스템에 이상이 생기면 즉시 기계실의 판넬과 프론트 모니터 화면에 알람 발생 부저나 램프로 알리고, 수동과 자동으로 선택하도록 구성되어 있다.

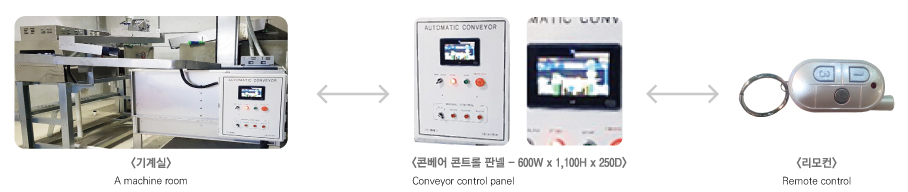

볼 이송 시스템 제어 판넬[프론트 컴퓨터와 연동 감시]
기계실 컨베어 시스템의 동작 상태 및 고장 여부를 프론트 컴퓨터에서 모니터링이 가능하며, 영업시작 및 완료 시 컨베어 시스템의 가동과 정지를 컴퓨터에서 가능함.
